Đóng mở · làm kín · an toàn vận hành

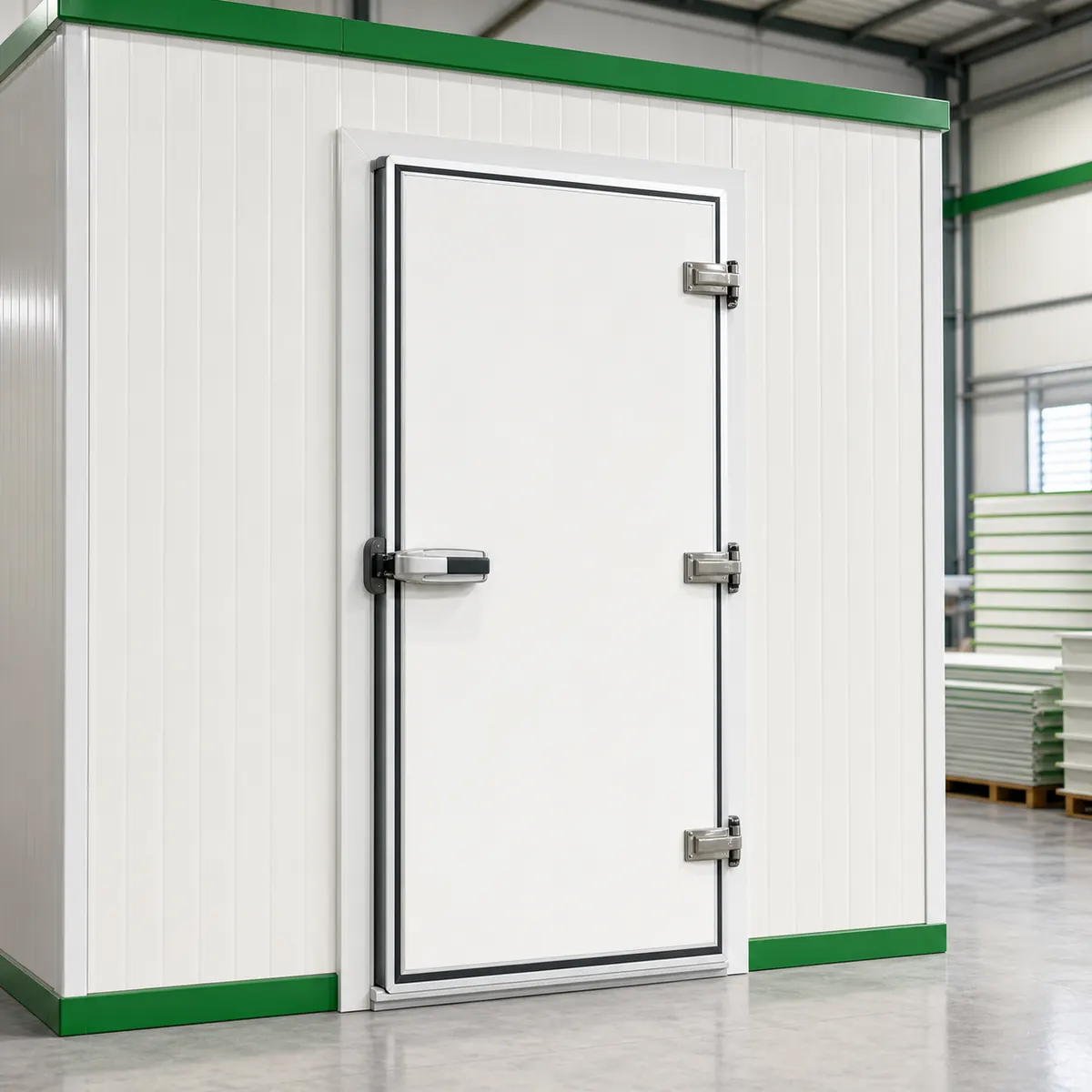

Phụ kiện cửa kho lạnh
Bản lề, khóa, gioăng, sưởi khung và phụ kiện cửa được chọn đồng bộ theo kiểu cửa, kích thước cánh và nhiệt độ kho.
- Nhóm sản phẩm
- Cửa kho lạnh, phụ kiện và vật tư
- Phạm vi
- Tư vấn và xác nhận toàn quốc
- Xác nhận
- Theo quy cách thực tế
Phạm vi sử dụng
Dùng đúng vị trí, xác nhận đúng quy cách.
- Cửa bản lề
- Cửa trượt
- Kho đông
- Kho mát
- Phòng sạch
Thông số kỹ thuật cần đối chiếu
Đối chiếu trước khi đặt
- Cơ cấu đóng mở
- Bản lề thường, bản lề nâng hoặc bộ ray trượt; khả năng cung cấp xác nhận theo cấu hình cửa
- Làm kín
- Gioăng cửa và điện trở sưởi được chọn theo tiết diện, mức nhiệt và nguy cơ đóng băng
- Khóa và an toàn
- Tay khóa, tay kéo và cơ cấu mở phía trong đối chiếu theo kiểu cửa
- Ngăn thất thoát lạnh
- Màn PVC và bộ treo được xem xét theo kích thước lối đi
- Dữ liệu bắt buộc
- Kiểu cửa, kích thước, chiều dày, tải cánh, nhiệt độ, chiều mở và ảnh phụ kiện cũ
- Tình trạng cung cấp
- Model, vật liệu, số lượng và thời gian giao được xác nhận trước khi báo giá
Thông số trên dùng để đối chiếu yêu cầu ban đầu. Những giá trị có chữ “tham khảo” không phải cấu hình mặc định; quy cách cuối cùng được xác nhận lại theo số lượng, vị trí lắp và điều kiện công trình.
Hướng dẫn thiết kế sơ bộ
Đối chiếu nhu cầu với điều kiện vận hành.
Cấu hình dưới đây chỉ dùng để sàng lọc ban đầu, không thay thế tính tải nhiệt hoặc bản duyệt kỹ thuật. Quy cách cuối cùng phải được xác nhận theo kích thước, môi trường sử dụng và điều kiện lắp đặt thực tế.
- 01
- Nhu cầu
- Bộ phụ kiện cửa bản lề
- Điều kiện vận hành
- Cánh quay, lối người hoặc xe đẩy nhỏ; tải tập trung lên bản lề và cần ép kín đều khi đóng.
- Cấu hình sơ bộ
- Đồng bộ bản lề theo tải, tay khóa, gioăng chu vi và cơ cấu mở phía trong; thêm sưởi khi có nguy cơ đọng sương hoặc đóng băng.
- Cần xác nhận
- Trọng lượng cánh, kích thước, chiều mở, lỗ bắt, độ dày, nhiệt độ, độ ẩm và ảnh hai mặt phụ kiện.
- 02
- Nhu cầu
- Bộ ray cho cửa trượt
- Điều kiện vận hành
- Cánh chạy dọc vách, ô cửa lớn hoặc luồng xe hàng; cần hành trình không vướng và kết cấu đỡ ray ổn định.
- Cấu hình sơ bộ
- Ray, bánh xe, tai treo, dẫn hướng, chặn hành trình và tay kéo được chọn như một bộ theo tải cánh.
- Cần xác nhận
- Chiều trượt, khoảng vách, cao độ ray, tải cánh, kích thước bản mã, dẫn hướng và vật cản.
- 03
- Nhu cầu
- Thay phụ kiện cửa hiện hữu
- Điều kiện vận hành
- Không còn mã hàng rõ ràng hoặc cần thay tương đương mà không gia công lại quá nhiều trên cánh và khung.
- Cấu hình sơ bộ
- Đối chiếu ảnh mặt trước, mặt sau, tiết diện, khoảng cách lỗ và hành trình trước khi chọn mẫu thay thế.
- Cần xác nhận
- Model nếu còn, vật liệu, kích thước tổng, tâm lỗ, chiều mở, độ dày cánh và tình trạng cánh/khung.
- 04
- Nhu cầu
- Kho nhiệt độ thấp hoặc tần suất mở cao
- Điều kiện vận hành
- Gioăng chịu chênh nhiệt lớn, mép cửa có nguy cơ băng/đọng sương hoặc cửa mở thường xuyên gây thất thoát lạnh.
- Cấu hình sơ bộ
- Kiểm tra gioăng, sưởi khung/ngưỡng và tay thoát; xem màn PVC như lớp ngăn phụ khi cửa mở.
- Cần xác nhận
- Nhiệt độ, độ ẩm, điểm sương, nguồn điện, số lượt mở, cấu tạo khung, an toàn và kế hoạch bảo trì.
Ưu điểm
Điểm phù hợp của sản phẩm
- Có thể thay từng nhóm phụ kiện theo chức năng thay vì thay toàn bộ bộ cửa khi cấu tạo còn phù hợp.
- Bản lề, ray, gioăng, khóa, sưởi và màn PVC được đối chiếu theo kiểu cửa cùng điều kiện vận hành.
- Ảnh và kích thước phụ kiện cũ giúp sàng lọc nhanh cấu hình thay thế, giảm nguy cơ khoan sửa lại cửa.
Hạn chế
Điều kiện cần cân nhắc
- Phụ kiện cùng tên nhưng khác tải, lỗ bắt, hành trình hoặc chiều dày cánh có thể không lắp thay thế cho nhau.
- Thay gioăng không khắc phục được cánh xệ, khung cong, khóa lệch hoặc lực ép không đều.
- Điện trở sưởi cần thiết kế điện, bảo vệ và điều khiển đúng model; không đấu trực tiếp theo phỏng đoán.
- Màn PVC chỉ giảm trao đổi không khí khi cửa mở, không thay thế cánh cửa cách nhiệt chính.
Thông tin kỹ thuật
Cấu tạo, quy cách và cách lựa chọn.
Mỗi nhóm sản phẩm có vật liệu, kích thước và điều kiện sử dụng khác nhau. Nội dung dưới đây giúp đối chiếu trước khi chốt báo giá hoặc bản duyệt kỹ thuật.
Bản lề và bản lề nâng
Chịu tải cánh và quyết định quỹ đạo đóng mở; cần chọn theo trọng lượng, chiều mở và tần suất sử dụng.
Bản lề thường tạo chuyển động quay trực tiếp, còn bản lề nâng có thể nâng cánh trong một phần hành trình để giảm ma sát gioăng ở cấu hình phù hợp. Không nên thay chéo hai loại nếu chưa kiểm tra khung, cánh và độ ép gioăng.
Khi thay thế cần đo kích thước bản mã, khoảng cách lỗ bắt, trục quay, chiều mở và gửi ảnh cả hai mặt. Khả năng chịu tải chỉ được xác nhận theo model hoặc tài liệu kỹ thuật, không suy ra từ hình dáng.
- Loại
- Bản lề thường hoặc bản lề nâng; chọn theo cấu tạo cửa
- Tải cánh
- Đối chiếu trọng lượng, kích thước cánh, số bản lề và tần suất mở
- Chiều mở
- Trái hoặc phải; nhìn từ phía quy ước phải được ghi rõ
- Lắp thay thế
- Kích thước bản mã, khoảng cách lỗ, trục và ảnh phụ kiện cũ
Điểm cần đối chiếu
- Không dùng mã bản lề khi chưa đối chiếu tải cánh
- Bản lề nâng giúp giảm ma sát gioăng ở cấu hình phù hợp
- Vị trí bắt phụ kiện phải tương thích khung và cánh
- Khả năng cung cấp model được xác nhận sau khi nhận đủ kích thước
Ray, bánh xe và dẫn hướng cửa trượt
Bộ trượt cần đồng bộ ray, bánh xe, tai treo, dẫn hướng và chặn để cánh chạy ổn định và ép kín khi đóng.
Ray và bánh xe tiếp nhận tải của cánh; dẫn hướng dưới giữ cánh đúng quỹ đạo; chặn đầu–cuối giới hạn hành trình. Chỉ thay một chi tiết không tương thích có thể làm cánh lệch hoặc không ép gioăng đúng vị trí.
Cần đo chiều dài ray, tiết diện, khoảng lỗ, kích thước bánh xe, tai treo và tải cánh. Với công trình hiện hữu, ảnh toàn bộ hành trình trượt giúp kiểm tra vật cản và kiểu lắp.
- Hệ ray
- Tiết diện, chiều dài, vật liệu và vị trí liên kết theo cấu hình cửa
- Bánh xe và tai treo
- Chọn theo tải cánh, đường chạy và kiểu ray
- Dẫn hướng
- Chi tiết dưới giữ cánh theo quỹ đạo, không cản lối đi
- Chặn hành trình
- Bố trí hai đầu và đối chiếu khoảng trượt khả dụng
Điểm cần đối chiếu
- Không thay bánh xe khác kích thước khi chưa kiểm tra ray
- Kết cấu vách phía trên phải tiếp nhận được tải hệ treo
- Ray cần được vệ sinh và cân chỉnh định kỳ
- Khả năng cung cấp bộ đồng bộ được xác nhận theo ảnh và kích thước
Gioăng làm kín cửa
Gioăng tạo tiếp xúc liên tục giữa cánh và khung; đúng tiết diện và độ ép quan trọng hơn tên gọi chung.
Gioăng thay thế phải khớp rãnh hoặc cách gắn trên cánh, đủ mềm ở nhiệt độ vận hành và tiếp xúc đều quanh bốn cạnh. Gioăng mới không khắc phục được khung cong, cánh xệ hoặc khóa ép lệch.
Để đặt đúng cần chụp mặt cắt đầu gioăng, đo tiết diện, rãnh gắn và chiều dài từng cạnh. Mối nối góc phải kín; loại vật liệu và phạm vi nhiệt chỉ xác nhận theo datasheet.
- Tiết diện
- Ảnh mặt cắt và kích thước rộng × cao của gioăng
- Cách gắn
- Gài rãnh, bắt cơ khí hoặc phương án theo cấu tạo cánh
- Chiều dài
- Đo đủ bốn cạnh và dự phòng xử lý mối nối góc
- Điều kiện nhiệt
- Phạm vi sử dụng và vật liệu xác nhận theo model/datasheet
Điểm cần đối chiếu
- Không chọn gioăng chỉ từ chiều dài chu vi
- Kiểm tra cánh xệ và độ phẳng khung trước khi thay
- Không chèn vật cứng làm biến dạng gioăng khi giữ cửa mở
- Khả năng cung cấp được xác nhận từ mẫu hoặc ảnh mặt cắt
Điện trở sưởi khung cửa
Sưởi được cân nhắc khi mép cửa có nguy cơ đọng sương hoặc đóng băng; không phải phụ kiện mặc định cho mọi kho.
Dây sưởi hoặc bộ sưởi giúp duy trì nhiệt tại khu vực khung và gioăng theo thiết kế. Công suất quá thấp có thể không đủ, còn lắp hoặc điều khiển sai có thể gây quá nhiệt và khó bảo trì.
Cần xác nhận điện áp, công suất theo mét hoặc theo bộ, chiều dài, tiết diện, đầu nối, vị trí cảm biến và đường thay thế. Việc đấu điện phải do người có chuyên môn thực hiện.
- Điện áp
- Xác nhận theo nguồn cấp và model thực tế
- Công suất
- Theo datasheet và bài toán nhiệt; không dùng một mức cho mọi cửa
- Chiều dài
- Theo chu vi cần sưởi, vị trí đầu nối và phương án thay thế
- Điều khiển
- Bảo vệ điện, cảm biến hoặc bộ điều khiển theo thiết kế
Điểm cần đối chiếu
- Không tự đấu nguồn khi chưa có sơ đồ và thông số
- Bố trí để có thể kiểm tra và thay dây khi bảo trì
- Xử lý nguyên nhân cánh lệch hoặc gioăng hở song song với sưởi
- Khả năng cung cấp chỉ xác nhận khi có đủ thông số điện
Tay khóa và chốt an toàn
Cơ cấu khóa phải thuận tiện từ bên ngoài và có giải pháp thoát an toàn từ phía trong kho.
Tay khóa được chọn theo loại cửa, chiều dày cánh, chiều mở và hành trình cần thiết để ép gioăng. Vị trí bản mã và lỗ bắt phải phù hợp cánh, khung; không khoan mới tùy ý vào khu vực thiếu gia cường.
Cửa có người đi vào cần cơ cấu mở từ phía trong dễ nhận biết, thao tác được khi thiếu sáng và phải thử trước bàn giao. Model thay thế cần đối chiếu khoảng lỗ, lưỡi khóa, chiều tay gạt và ảnh phụ kiện cũ.
- Kiểu cửa
- Cửa bản lề, cửa trượt hoặc cấu hình song gài
- Chiều dày cánh
- Đối chiếu trục khóa, bản mã và hành trình cơ cấu
- Lỗ bắt
- Kích thước bản mã và khoảng cách tâm lỗ của phụ kiện cũ
- Mở phía trong
- Cơ cấu thoát an toàn xác nhận bắt buộc theo từng model
Điểm cần đối chiếu
- Chọn theo chiều mở và độ dày cánh
- Kiểm tra hành trình khóa sau khi ép gioăng
- Ưu tiên cơ cấu mở trong dễ nhận biết
- Không chốt model nếu chưa xác nhận tính tương thích và an toàn
Màn PVC và bộ treo
Lớp ngăn phụ tại lối đi giúp hạn chế trao đổi không khí khi cửa mở, nhưng không thay thế cửa cách nhiệt.
Màn PVC gồm các lá nhựa treo chồng mí trên thanh và bát treo. Khổ lá, độ dày, độ chồng và vật liệu phải phù hợp kích thước ô cửa, người hoặc xe qua lại và nhiệt độ khu vực.
Độ chồng quá ít làm tăng khe hở; quá nhiều làm tăng lực cản khi qua cửa. Cần bố trí chiều cao lá, khoảng hở nền và cách tháo lắp để vệ sinh hoặc thay từng lá.
- Kích thước ô cửa
- Rộng × cao thông thủy và vị trí lắp thanh treo
- Lá PVC
- Khổ, độ dày, chiều dài và loại vật liệu theo môi trường
- Độ chồng mí
- Chọn theo nhiệt độ, gió và tần suất người hoặc xe qua lại
- Bộ treo
- Thanh, bát treo, số lá và cách liên kết theo bề rộng cửa
Điểm cần đối chiếu
- Chọn khổ lá theo kích thước và loại phương tiện qua lại
- Xác nhận thanh treo, bát treo và độ chồng lá
- Bố trí để dễ tháo vệ sinh và thay lá
- Khả năng cung cấp vật liệu phù hợp nhiệt độ được xác nhận theo đơn
Chuẩn bị yêu cầu
Gửi đúng dữ liệu để báo giá không phải đoán.
- 01Cửa bản lề, cửa trượt, song gài hay loại khác
- 02Kích thước cánh, kích thước ô chờ và chiều dày cửa
- 03Trọng lượng cánh hoặc cấu tạo lõi và bề mặt nếu biết
- 04Chiều mở trái/phải, mở vào/ra hoặc chiều trượt
- 05Nhiệt độ vận hành, độ ẩm và hiện tượng đóng băng thực tế
- 06Tên hoặc model phụ kiện cũ nếu còn đọc được
- 07Ảnh toàn cảnh cửa, ảnh cận hai mặt và mặt cắt phụ kiện
- 08Kích thước bản mã, khoảng cách lỗ bắt và hành trình
- 09Với sưởi: điện áp, công suất, chiều dài và kiểu đầu nối
- 10Với gioăng: tiết diện, rãnh gắn và chiều dài bốn cạnh
- 11Với màn PVC: khổ, độ dày, độ chồng và loại phương tiện qua lại
- 12Số lượng, địa điểm giao, yêu cầu lắp và tiến độ
Hỏi đáp nhanh
Những câu hỏi thường gặp trước khi đặt sản phẩm.
Nếu công trình có yêu cầu vận hành riêng, hãy gửi bản vẽ, kích thước và thông số liên quan để được kiểm tra đúng cấu hình.
Có thể mua phụ kiện chỉ dựa vào kích thước cửa không?
Chưa đủ. Cần thêm kiểu cửa, chiều dày, tải cánh, chiều mở, kích thước lỗ bắt và ảnh hiện trạng để kiểm tra khả năng tương thích.
Khi nào nên dùng bản lề nâng?
Bản lề nâng được xem xét khi cấu tạo cửa và gioăng cần quỹ đạo nâng phù hợp. Không nên thay trực tiếp từ bản lề thường nếu chưa kiểm tra cánh, khung, tải và vị trí bắt.
Làm sao đặt đúng gioăng thay thế?
Gửi ảnh mặt cắt đầu gioăng, kích thước tiết diện, rãnh hoặc cách gắn, chiều dài bốn cạnh và nhiệt độ sử dụng. Đồng thời kiểm tra cánh xệ hoặc khung lệch.
Cửa kho đông có luôn cần sưởi cửa không?
Không nên kết luận chỉ từ tên kho. Cần xem nhiệt độ, độ ẩm, cấu tạo khung, gioăng và hiện tượng đóng băng; điện áp và công suất phải theo datasheet của cấu hình được chọn.
Khóa cửa có cơ cấu mở từ bên trong không?
Đây là tiêu chí an toàn phải xác nhận cho từng model trước khi báo giá. Cửa có người đi vào cần cơ cấu mở trong dễ nhận biết và phải thử hoạt động trước bàn giao.
